    流量积算控制仪应用适用于各种液体、蒸汽、天然气、一般气体等的流量积算测量控制。主要特点
      1、万能无跳线输入技术,使每台仪表仅通过简单快捷的参数设置,即可适配各种分度号。进一步提高了仪表的多用性与可靠性。

    流量积算控制仪应用 详细信息

    流量积算控制仪应用

    一、主要特点
      1、万能无跳线输入技术,使每台仪表仅通过简单快捷的参数设置,即可适配各种分度号。进一步提高了仪表的多用性与可靠性。
      2、流量系数K的自动演算具有多种输入信号功能,可配接各种差压、压力及频率式流量传感器(如涡街、涡轮、孔板等),可自由选择多种补偿方式(如温度、压力补偿等)。
      3、具有极宽的显示测量范围,可切换显示温度补偿测量值、压力补偿测量值、流量(差压、频率)测量值等,及十二位的流量累积测量值(0--999999999999字),可精确到小数点后三位(0.001)进行累积,可设定仪表内部参数使zui大累积达到9999999999.99′100。
      4、采用查表法进行密度补偿,可全自动对过热蒸汽、饱和蒸汽进行精度极高的积算控制。
      5、仪表面板增加了一组LED发光二极管状态指示,每一发光二极管对应一种状态,用以指明对应显示值的工程含义,方便用户观测。

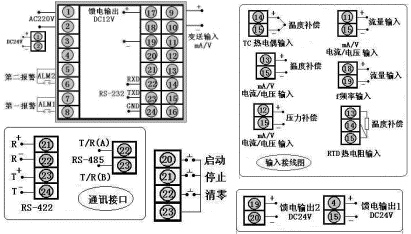

    二、仪表外形及接线图(以下为基本配线,特殊订货请参见随机接线图)

    型号

    SWP-LK80系列

    接 线 图

    仪表外形

    仪表尺寸:160×80×140mm
    开孔尺寸:152×76mm
    重 量:400g

    仪表尺寸:80×160×140mm
    开孔尺寸:76×152mm
    重 量:400g

    型号

    SWP-LK90系列

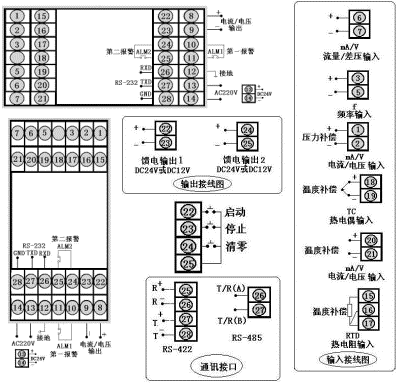

    接 线 图

    仪表外形

    仪表尺寸:96×96×140mm
    开孔尺寸:92×92mm
    重 量:400g


    三、SWP-LED系列流量积算控制仪型谱表

    型 号

    代 码

    说 明

    SWP -LK

    □ □□-□ □ -□ □ □- □ □- □- □- □

    5位+8位流量积算控制仪

    外形尺寸

    8

    9























    160×80mm,80×160mm

    96×96mm

    控制作用

    01

    02

    03

    04

    05





















    无补偿输入

    带补偿输入

    过热蒸汽带温度压力补偿-查表法

    饱和蒸汽带温、压补偿-查表法

    用户特定曲线补偿输入-查表法

    通讯方式



















    参见"通讯方式"

    输出方式

















    参见"输出方式"

    流量信号类型















    参见"输入类型"

    压力补偿类型













    参见"输入类型"

    温度补偿类型











    参见"输入类型"

    *警报方式

    N

    H

    L

    B

    C

    D









    无控制(或警报,可省略)

    上限控制(或警报)

    下限控制(或警报)

    流量定量到控制 --自动启动

    流量定量过程控制--自动启动

    流量定量到控制 --自动清零

    第二警报方式

    N

    H

    L

    B

    C







    无控制(或警报,可省略)

    上限控制(或警报)

    下限控制(或警报)

    流量定量到控制 --手动启动

    流量定量过程控制--手动启动

    馈电输出

    N

    P

    2P





    无馈电输出(可省略)

    单路DC24V馈电输出

    双路DC24V馈电输出

    供电方式

    W

    T





    DC24V供电

    AC90~265V供电(开关电源)

    AC220V供电(线性电源,可省略)

    外形特征

    S



    竖式显示仪表

    横式显示仪表(可省略)

    ★ 输入类型:(出厂默认值)

    代码

    输入类型

    测 量 范 围

    代码

    输入类型

    测 量 范 围

    说 明

    A

    4~20 mA

    -1999~99999 d

    O

    脉冲-集电极开路

    0~5KHz

    本表所列为zui大量程,用户可在量程范围内通过修改仪表二级参数确定量程范围

    B

    0~10 mA

    -1999~99999d

    G

    Pt100

    -200~650℃

    C

    1~5V

    -1999~99999d

    E

    热电偶E型

    0~1000 ℃

    D

    0~5V

    -1999~99999d

    K

    热电偶K型

    0~1300 ℃

    M

    0~20 mA

    -1999~99999d

    R

    用户特定

    -1999~99999 d

    F

    脉 冲

    0~5KHz

    N

    无补偿输入



    ★ 输出方式

    选型代码

    0

    1

    2

    3

    4

    5

    输出方式

    无输出

    继电器

    4~20mA

    0~10mA

    1~5V

    0~5V

    ★ 通讯方式

    选型代码

    0

    2

    4

    8

    9

    通讯方式

    无通讯

    RS-232

    RS-422

    RS-485

    特殊规格



    流量积算控制仪应用

    ★ 注1:LK802、LK803、LK804系列可通过设定仪表二级参数互相切换。
    ★ 注2:仪表除0~20mA、脉冲-集电极开路两种输入信号外,其余信号均可通过设定仪表二级参数自由更改。
    ★ 如用户选择特定曲线补偿输入(查表法)时,请在订货时提供相关技术参数或密度表格。
    ★ 型号举例:
      ①SWP-LK802-02-AAG-NN
      补偿输入5位流量积算控制仪,流量输入类型为4~20mA,压力补偿输入类型为4~20mA,温度补偿输入类型为4~20mA,4~20mA变送输出,无警报输出。
